Výběr teplotně odolného materiálu v kompenzačních kabelech
Pro průmyslová prostředí s drsnými teplotami je stabilita izolačních materiálů často kritičtější než samotný vodič. Fluoroplasty jako FEP, PFA a PTFE jsou často vybírány, protože jejich dielektrické vlastnosti se v širokém rozsahu teplot téměř nemění. Během mých výrobních zkušeností v Junshuai jsme zjistili, že i malé odchylky v rychlosti stárnutí izolace mohou znatelně ovlivnit dlouhodobý posun signálu a kalibrační cykly.
Při výběru materiálů by inženýři měli vzít v úvahu nejen maximální provozní teplotu, ale také frekvenci tepelných cyklů, chemickou expozici a mechanické namáhání. A kompenzační kabel instalované v blízkosti rotujícího zařízení, například, může vyžadovat XLPE pro svou odolnost proti oděru spíše než odolnost PTFE při velmi vysokých teplotách.
Shoda termoelektrických charakteristik s termočlánky typu K
Protože kompenzační kabely musí napodobovat termoelektrické chování dvojice termočlánkových slitin, stává se stabilita slitiny rozhodujícím faktorem. Malé nečistoty ve slitinách nikl-chrom nebo měď-nikl mohou způsobit neočekávané odchylky EMF. To je důvod, proč v naší dílně provádíme přísné vstupní testování materiálu – abychom zajistili, že slitiny sledují správnou křivku Seebeckova koeficientu termočlánků typu K.
Při přenosu signálu na velkou vzdálenost se hromadí i drobné neshody. Správně sladěné Kompenzační kabely typu K zabránit teplotním odchylkám, které by se jinak objevily na konci přístrojového vybavení, zejména tam, kde kolísají okolní podmínky.
Strategie stínění pro snížení průmyslového elektrického šumu
Termočlánkové signály jsou nízkoúrovňové milivoltové výstupy, díky čemuž jsou vysoce citlivé na rušení. V průmyslovém prostředí s invertorovými motory nebo zařízeními pro indukční ohřev, termočlánkové kompenzační kabely těžit z vícevrstvého stínění.
Běžné přístupy stínění
- Hliník-polyesterová fólie pro potlačení vysokofrekvenčního hluku;
- Pocínovaný měděný oplet pro zmírnění nízkofrekvenčního magnetického pole;
- Hybridní fóliové opletené struktury pro širokospektrální ochranu.
Jako výrobce kabelů často doporučuji hybridní stínění pro zařízení provozující jak vysoce výkonné pohony, tak linky pro přesné měření. Poskytuje nákladově efektivní rovnováhu mezi odolností proti EMI a flexibilitou.
Vliv délky kabelu na přesnost měření
Ačkoli jsou kompenzační kabely navrženy tak, aby zachovaly přesnost termočlánku, příliš dlouhé trasy mohou způsobit nerovnováhu odporu mezi vodiči. Tato nerovnováha může mírně zkreslit detekované EMF. Inženýři obvykle minimalizují zbytečnou délku kabelu umístěním kompenzační jednotky studeného konce blíže k oblasti procesu.
V situacích, kdy je nevyhnutelné vedení na dlouhé vzdálenosti, pomáhá výběr větších průřezů vodičů nebo použití slitin s nižším odporem zachovat integritu signálu. Při zakázkové výrobě často upravujeme průměr vodiče na základě projektových vzdáleností a omezení rozmístění.
Porovnání materiálů izolace a pláště pro různé podmínky použití

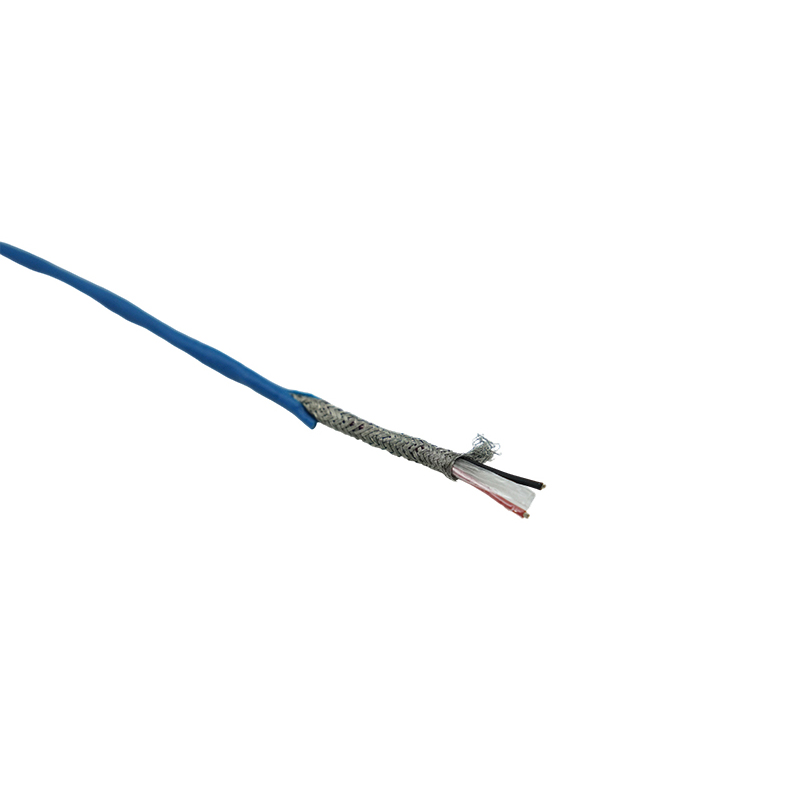

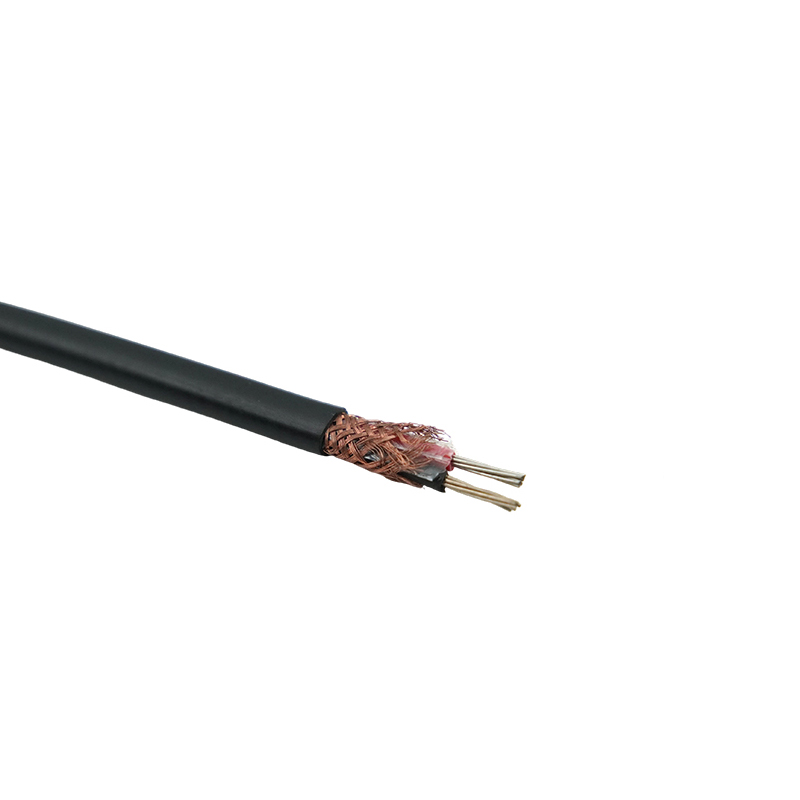

Každý izolační materiál poskytuje jedinečné výhody v závislosti na teplotě, chemikáliích a požadavcích na instalaci. Níže uvedená tabulka shrnuje typické vlastnosti, které inženýři hodnotí při výběru kompenzační kabel for K type thermocouple .
| Materiál | Teplotní odolnost | Chemická odolnost | Typické aplikace |
| PTFE | Výborně | Výborně | Vysoká teplota, korozivní prostředí |
| PFA/FEP | Velmi dobré | Výborně | Chemické provozy, čisté prostory |
| XLPE | Dobře | Mírný | Všeobecné průmyslové instalace |
Mnoho zákazníků spoléhá na naše přizpůsobené kombinace izolace při řešení speciálních provozních podmínek – zejména tam, kde jde o vysokou teplotu a abrazivní kontakt. Výběr správného materiálu je často jedním z nejúčinnějších způsobů, jak zlepšit životnost kompenzačního kabelového systému.
Zajištění dlouhodobé stability prostřednictvím správných instalačních postupů
I ten nejkvalitnější kompenzační kabel může fungovat špatně, pokud se přehlédnou instalační postupy. Je nezbytné vyhnout se příliš úzkým poloměrům ohybu, zónám koncentrace tepla a vibracím kabelových žlabů. Pokud je to možné, kompenzační kabely by měly být vedeny mimo napájecí kabely, aby se zabránilo indukovanému šumu.
Klientům často radím, aby během instalace jasně zdokumentovali cesty směrování. To nejen pomáhá při pozdějším odstraňování problémů, ale také zajišťuje, že si termočlánkový systém udrží stabilní výkon po celá léta provozu.
