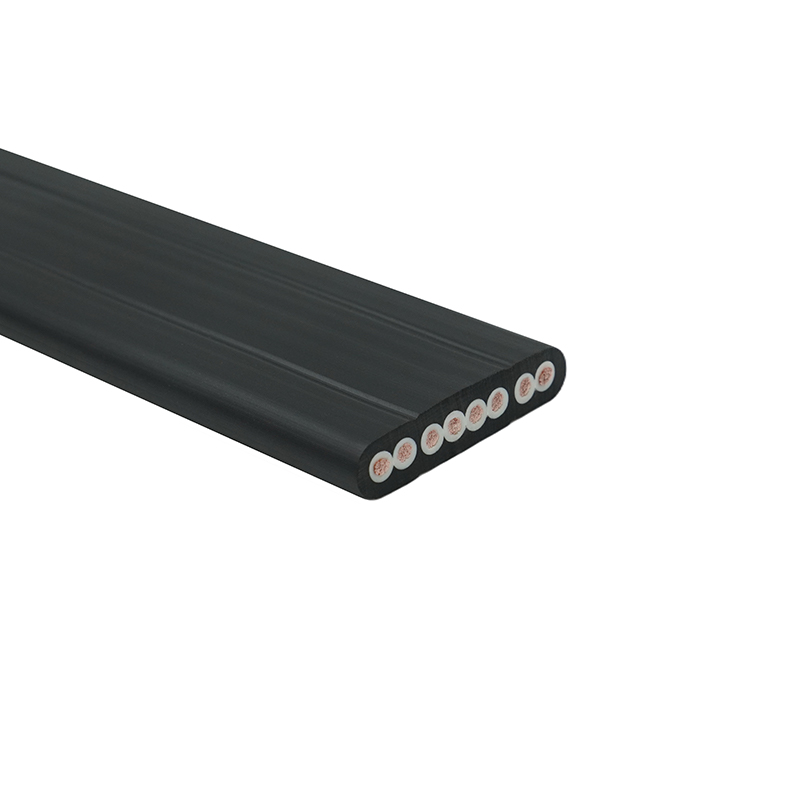

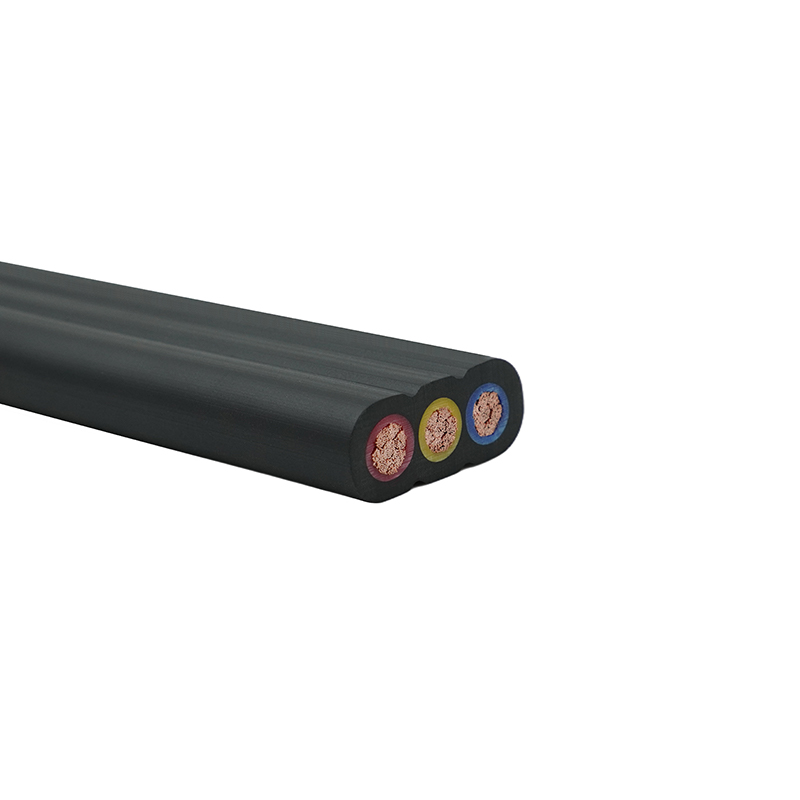

Design plochého kabelu pro tažné řetězy
Ploché kabely jsou široce používány v aplikacích vlečných řetězů, protože jejich geometrie umožňuje snížení ohybového namáhání a hladší pohyb podél vodicích systémů. Klíčovým faktorem je uspořádání vodičů – vodiče by měly být rozmístěny rovnoměrně a paralelně, aby se minimalizovalo tření a otěr při opakovaném ohýbání.
Vysoce kvalitní ploché kabely často používají jemně splétané měděné vodiče pro zlepšení flexibility. Izolační materiály jako PUR nebo PVC jsou vybírány na základě jejich odolnosti proti oděru a odolnosti vůči olejům, chemikáliím nebo UV záření. Správná instalace zahrnuje zajištění, aby poloměr ohybu neklesl pod specifikace výrobce, aby se zabránilo únavě vnitřního vodiče.

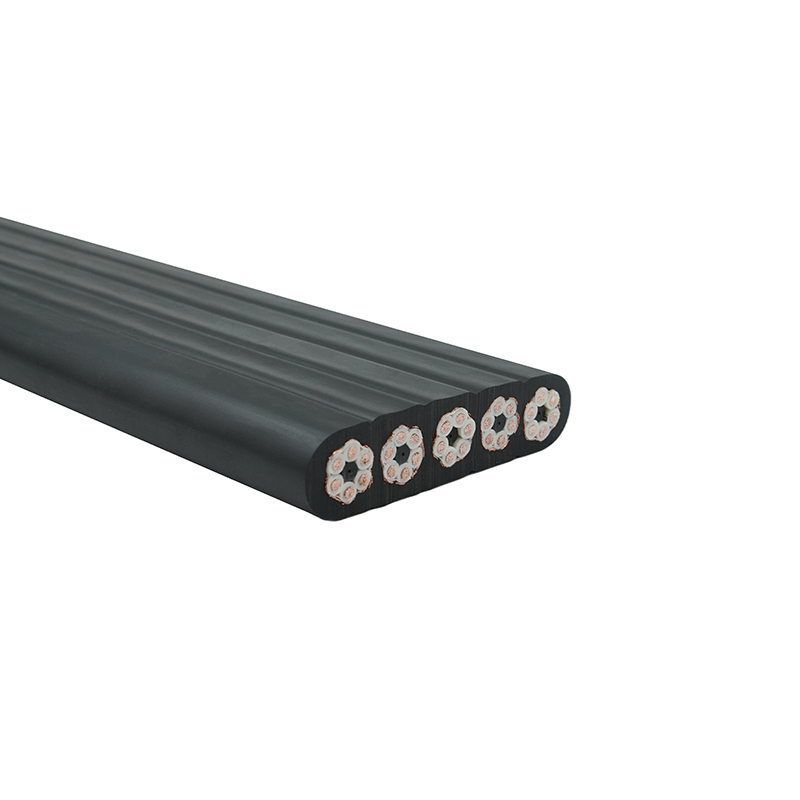

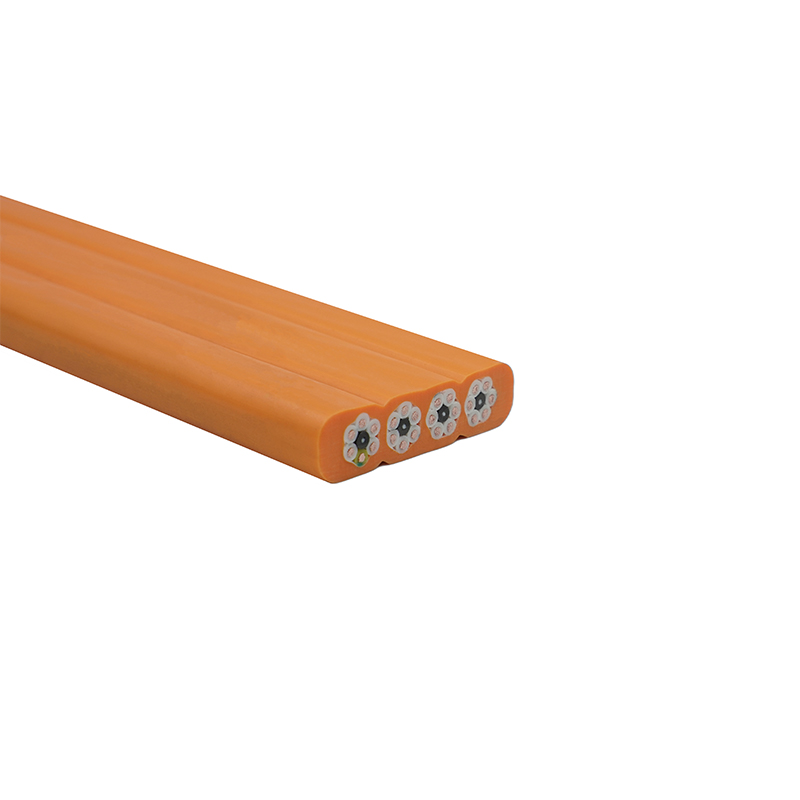

Vícežilové ploché kabely v automatizovaných systémech

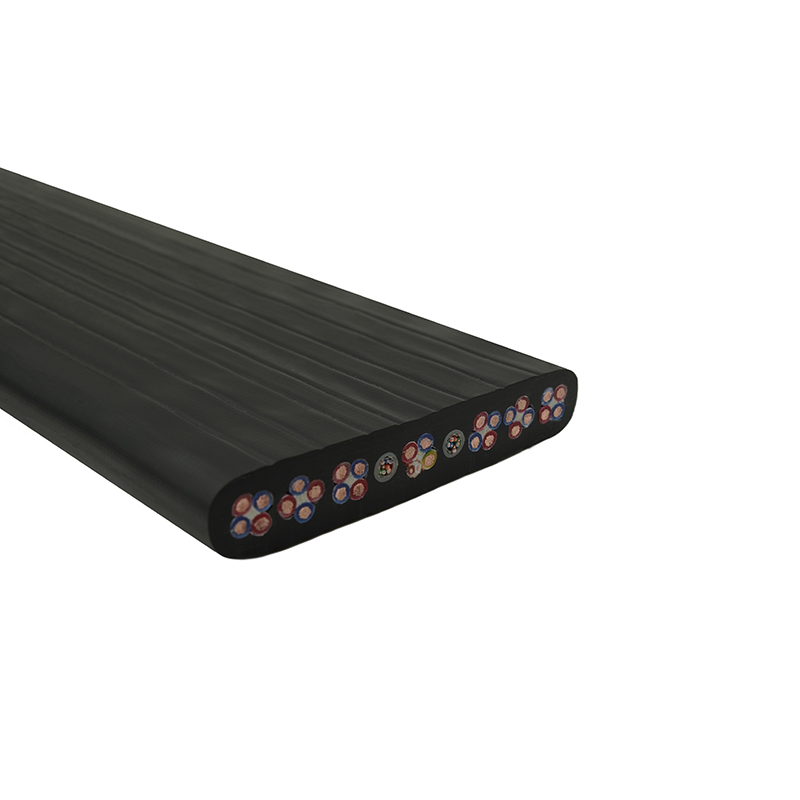

Vícežilové ploché kabely spojují více obvodů do jediného kompaktního kabelu, čímž šetří místo v automatizovaných strojích a robotice. Každé jádro může přenášet různé signály, od napájení až po ovládání, při zachování jasného oddělení pro snížení přeslechů.
Stíněné verze vícežilové ploché kabely se doporučují v prostředích s vysokým rušením. Například u CNC strojů nebo výrobních linek se servomotory snižuje stíněný plochý kabel elektromagnetické rušení při zachování flexibility. Výběr správného počtu jader a průřezové plochy je nezbytný pro řízení proudové kapacity a poklesu napětí.
Výběr materiálu pro ploché kabely s vysokou odolností
Odolné ploché kabely vyžadují pečlivou kombinaci materiálů vodiče a izolace. Měď je standardem pro vodivost, zatímco izolace se volí na základě mechanické a chemické odolnosti. PUR je preferován pro prostředí vyžadující vysokou odolnost proti oděru a UV stabilitu, zatímco PVC může být vhodné pro vnitřní aplikace s nízkým namáháním.
- Zvažte TPE nebo elastomerní směsi pro aplikace vyžadující extrémní flexibilitu při nízkých teplotách.

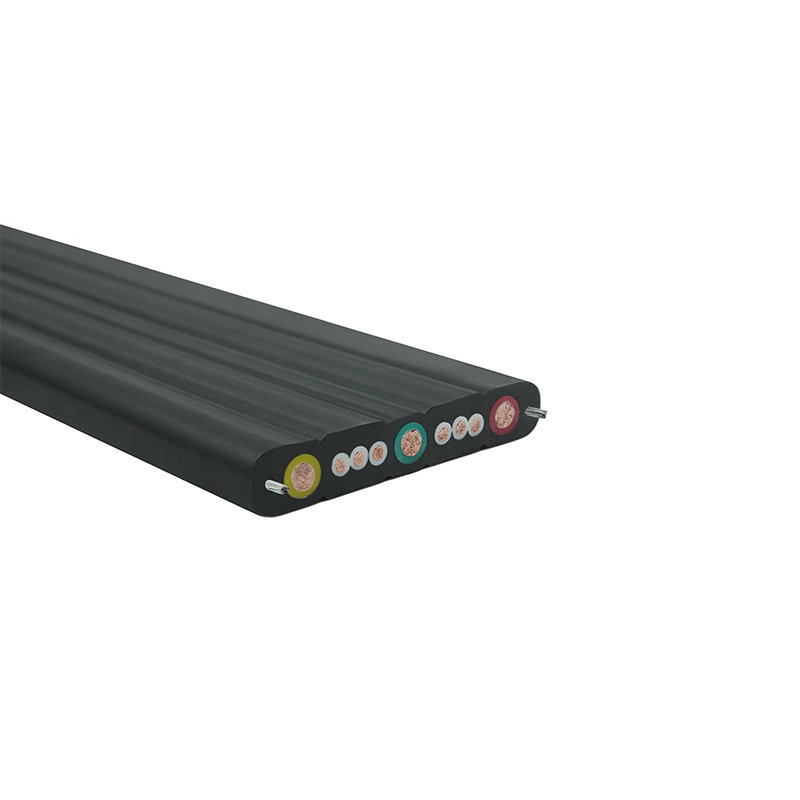

- Vyztužené nebo laminované ploché kabely mohou odolat drcení a mechanickému opotřebení v kompaktních průmyslových zařízeních.
- Ploché kabely with color-coded cores simplify installation and maintenance in multi-core systems.
Doporučené postupy instalace vícežilových plochých kabelů
Správná instalace zajišťuje dlouhou životnost a výkon vícežilových plochých kabelů. Mezi hlavní úvahy patří vyvarování se ostrých ohybů, minimalizace kroucení a zajištění toho, aby kabely byly podepřeny po celé délce, aby se snížilo mechanické namáhání.
V aplikacích na dlouhé cesty je důležité vypočítat správnou délku smyčky, aby se zabránilo přetažení. Nosiče kabelů nebo žlaby by měly být vybrány tak, aby vyhovovaly šířce plochého kabelu a zároveň zachovaly hladký pohyb.
Elektrické úvahy pro vícežilové ploché kabely
Jmenovité napětí, proudová kapacita a izolační odpor jsou rozhodující při navrhování vícežilových plochých kabelů pro průmyslové aplikace. Použití poddimenzovaných vodičů může vést k přehřátí, zatímco nadměrná rozteč snižuje flexibilitu a zvyšuje stopu kabelu.
| Parametr | Plochý kabel | Vícežilový plochý kabel |
| Typické jmenovité napětí | 300/500V | 300/500V nebo přizpůsobené |
| Flexibilita | Vysoká | Středně vysoká |
| Typická aplikace | Jednoduché tažné řetězy | Robotická ramena, vícesignálové automatizační linky |
Odstraňování běžných problémů v systémech plochých kabelů
Systémy plochých kabelů mohou časem vyvinout mechanické nebo elektrické problémy. Běžnými mechanickými problémy jsou otěr, únava vodičů a praskání izolace. Elektrické problémy často zahrnují poklesy napětí nebo rušení signálu v důsledku nesprávného stínění.
- Ploché kabely pravidelně kontrolujte, zda nevykazují povrchové opotřebení, zejména v místech ohybu.
- Zajistěte, aby vícežilové kabely byly instalovány bez křížení nebo překrývání, což může vést k nerovnoměrnému namáhání.
- V prostředí s vysokým EMI používejte stíněné ploché kabely, aby byla zachována integrita signálu.
