Klíčové výkonnostní vlastnosti plochých pojezdových kabelů pro výtahy v systémech vertikálního pohybu
Konstrukce vodičů a proč na počtu vláken záleží
Výtahové ploché cestovní kabely spolehněte se na měděné vodiče s jemným lankem, které přežijí nepřetržitý vertikální pohyb a časté ohýbání. Zvýšení počtu pramenů snižuje ohybové namáhání každého jednotlivého vlákna, což snižuje pravděpodobnost přetržení vodiče při cyklickém zatížení. Pro aplikace s úzkými poloměry ohybu v místech kladky nebo tam, kde se kabel navíjí na malé cívky, extra jemné prameny a vyvážené směry uložení snižují vnitřní tření a pomáhají udržovat konzistentní kontaktní odpor po celou dobu životnosti kabelu.
Plochá geometrie: prostorová efektivita a mechanické chování
Plochý průřez je zvolen tak, aby minimalizoval využití prostoru hřídele a aby se zabránilo kroucení nebo zamotávání během vertikálního pohybu. Zploštělé konstrukce mění neutrální osu kabelu a ohybové charakteristiky ve srovnání s kulatými kabely; umožňují menší celkovou konstrukci při zachování stability jednotlivých vodičových cest. Plochá geometrie však soustřeďuje smykové síly na mezivodičovou izolaci v krajních ohybech, takže konstruktéři musí ověřit adhezi mezivrstvy, tloušťku izolace a jakékoli prvky pro odlehčení tahu, aby se zabránilo delaminaci při dlouhodobém provozu.
Materiály pláště a odolnost vůči životnímu prostředí
Volba pláště – běžně olejivzdorného PVC nebo pryžových směsí odolných proti stárnutí – přímo určuje odolnost kabelu vůči nečistotám z hřídele, vlhkosti a teplotním cyklům. Směsi PVC nabízejí konzistentní dielektrický výkon a snadnou extruzi, zatímco pryžové pláště poskytují vynikající flexibilitu při nízkých teplotách a mechanickou houževnatost. Ve výtahových šachtách s hydraulickým zařízením zvolte přípravky odolné vůči oleji, aby se zabránilo bobtnání a změkčení; v šachtách vystavených UV záření přes skleněné panely nebo silný ozón preferujte pryžové směsi s antiozonanty pro delší životnost.

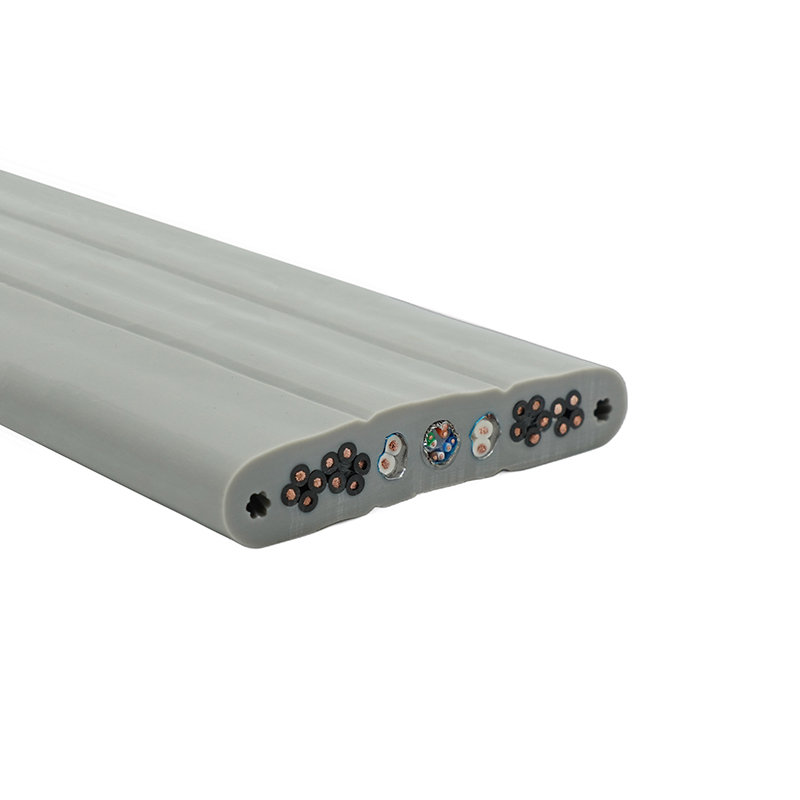

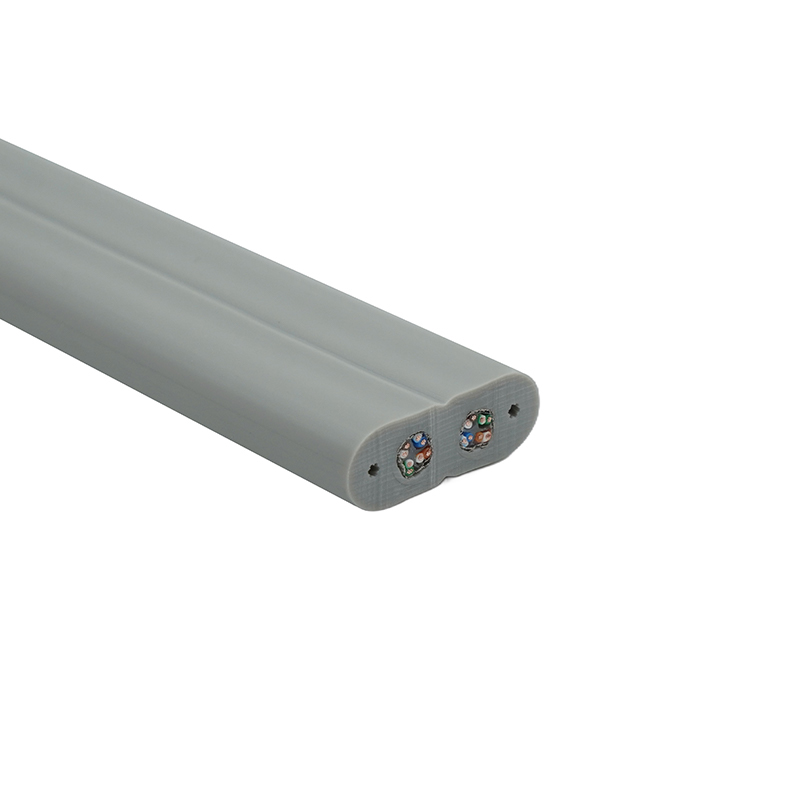

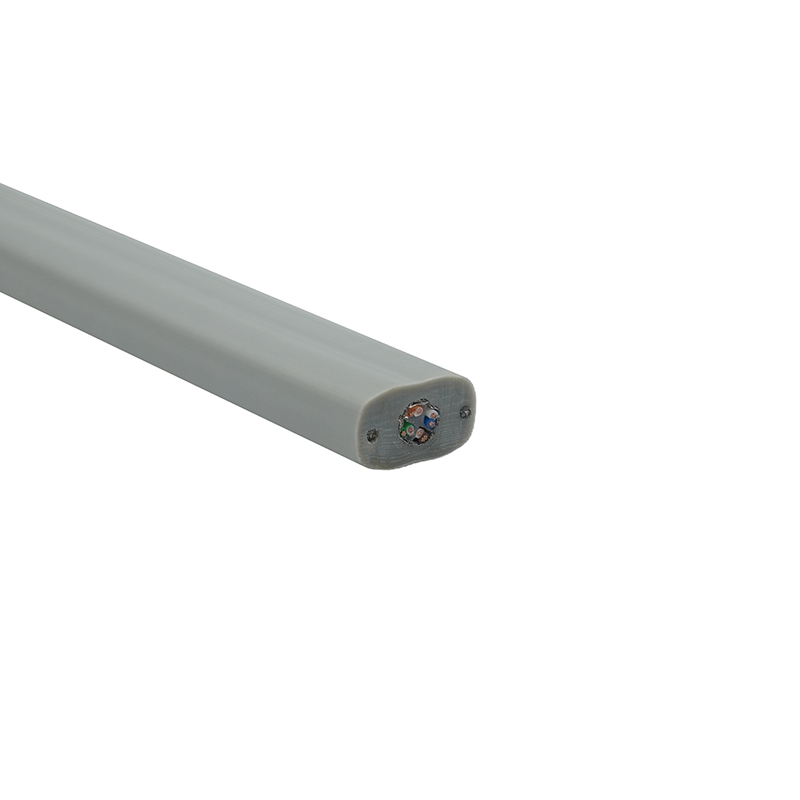

Integrita signálu a integrované datové páry (ploché možnosti Cat6)
Moderní výtahové systémy kombinují napájecí, řídicí a vysokorychlostní datové kanály. Integrace plochých párů ve stylu Cat6 vyžaduje řízenou geometrii párů, konzistentní kroucení párů a pečlivé oddělení od silových vodičů, aby se omezily přeslechy a udržela se výkonnost na blízkém/vzdáleném konci (NEXT/FLR). Při specifikaci plochých výtahových kabelů Cat6 si vyžádejte zprávy o impedanci v pásmu 1–250 MHz, počty párových vazeb a testy kontinuity vzorků po ohybových cyklech, abyste potvrdili, že výkon dat přežije mechanické namáhání.
Mechanická ochrana, odolnost proti oděru a uložení hřídele
Častým mechanismem poruch je oděr od hran kotouče, vodicích lišt nebo prašného prostředí. Vyberte kabely se zesílenými vnějšími vrstvami nebo zvažte přidání externích otěrových návleků na známých místech opotřebení. Montážní materiál – svorky, vodítka a průchodky – musí být vybrán tak, aby odpovídal plochému profilu; zaoblené svorky nebo lemované kanály snižují bodové zatížení. Všimněte si, že ochranné doplňky mění požadavky na poloměr ohybu a mohou zvýšit tuhost; před instalací ověřte sestavu podle reprezentativních pohybových profilů.
Elektrická bezpečnost a požární odolnost
Kabely výtahů musí splňovat normy pro požár, kouř a toxicitu relevantní pro stavební předpisy v jurisdikci instalace. Složení zpomalující hoření a alternativy s nízkou kouřivostí a nulovým obsahem halogenů (LSZH) snižují nebezpečí během požáru. Vždy potvrďte požadovanou požární odolnost a vyžádejte si od dodavatele údaje o zkouškách – jako je vertikální šíření plamene a emise kouře – protože složení pláště, které zlepšují flexibilitu nebo odolnost vůči oleji, může ovlivnit chování plamene.
Testování únavy a ověřování životního cyklu
Zadejte testování životnosti, které napodobuje očekávanou délku zdvihu, rychlost a počet cyklů výtahu. Standardizovaná laboratorní data jsou užitečná, ale nic nenahradí test pracovního cyklu, který odráží skutečný pohybový profil instalace. Vyžádejte si zkušební protokoly ukazující integritu vodiče, izolační odpor a přenos signálu před a po definovaném počtu cyklů; porovnejte testovací cykly s očekávanými ročními cykly, abyste odhadli intervaly výměny a naplánovali preventivní údržbu.
Aspekty stínění, uzemnění a EMI
Tam, kde vedle napájení běží citlivé monitorovací nebo komunikační linky, integrované stínění nebo diskrétní stíněné páry minimalizují elektromagnetické rušení. Ploché kabely mohou obsahovat fóliové nebo opletené stínění, ale zakončení stínění a průběžné uzemnění podél kabelové trasy jsou nezbytné pro zachování účinnosti. Vyhodnoťte procento pokrytí a odpor stínění kabelu; špatné zakončení nebo přerušované kontakty stínění během ohýbání sníží odolnost vůči vnějším zdrojům šumu.
Kontrola, údržba a diagnostika na místě
- Vizuální kontrola – zkontrolujte naříznutí pláště, stopy po rozdrcení, zpevnění povrchu nebo změnu barvy svědčící o chemickém napadení nebo expozici ozónu.
- Test ohybu – proveďte jemné ohýbání za studena, abyste zjistili křehnutí; snížená pružnost často předchází praskání při zatížení.
- Elektrické kontroly – měří izolační odpor a kontinuitu pro každý vodič a kontinuitu stínění po plánovaných cyklech nebo podezřelých událostech.
- Vedení záznamů – zdokumentujte trasu kabelů, identifikované body opotřebení a historii výměny pro upřesnění budoucích specifikací a nákupu.
Kvalifikace dodavatelů, certifikace a sledovatelnost
Dodavatelé, kteří jsou držiteli certifikací CCC, UL, ISO9001 a CE, obvykle prokazují konzistentní výrobní kontroly a přístup do příslušných zkušebních laboratoří. U kritických výtahových systémů požadujte sledovatelnost materiálu, výsledky testů vzorků pro ohebnost a plamen a možnosti tovární kontroly. Při objednávce na zakázku výtahové ploché cestovní kabely , vyžadují běh prototypu s podepsanými výsledky testů, aby se předešlo překvapením při dodávkách hromadné výroby.
Rychlé srovnání: PVC vs pryžové pláště pro ploché kabely výtahů
| Majetek | PVC | Guma |
| Nízkoteplotní flexibilita | Přiměřené až střední | Superior |
| Odolnost vůči oleji a hydraulické kapalině | Proměnná; nutné speciální sloučeniny | Obecně lepší se směsmi NBR |
| Stárnutí a odolnost vůči ozónu | Dobré se stabilizátory | Vynikající při složení s antiozonanty |
| Výkon plamene a kouře | Snadno formulovaný pro zpomalení hoření | Možné, ale vyžaduje specifické formulace |
Praktické tipy pro nákup výtahů
Než se zavážete dodavateli kabelů, srovnejte délku zdvihu výtahu, rychlost, prostředí a očekávaný počet cyklů. Požadujte testované délky vzorků na elektrický i mechanický výkon, trvejte na zdokumentovaných výsledcích testů ohybu a plamene a ověřte výkon štítu a páru, pokud jsou vyžadovány integrované datové kanály. Pro speciální potřeby – jako jsou ploché výtahové kabely Cat6 nebo zvýšená odolnost proti oleji – spolupracujte s výrobci, kteří mají zkušenosti s vlastními kabely a kteří mohou dodat sledovatelné zkušební certifikáty a reprezentativní vzorky před plnou výrobou.
