Konstrukce a flexibilita vodiče: počet pramenů, průměr a kompromisy

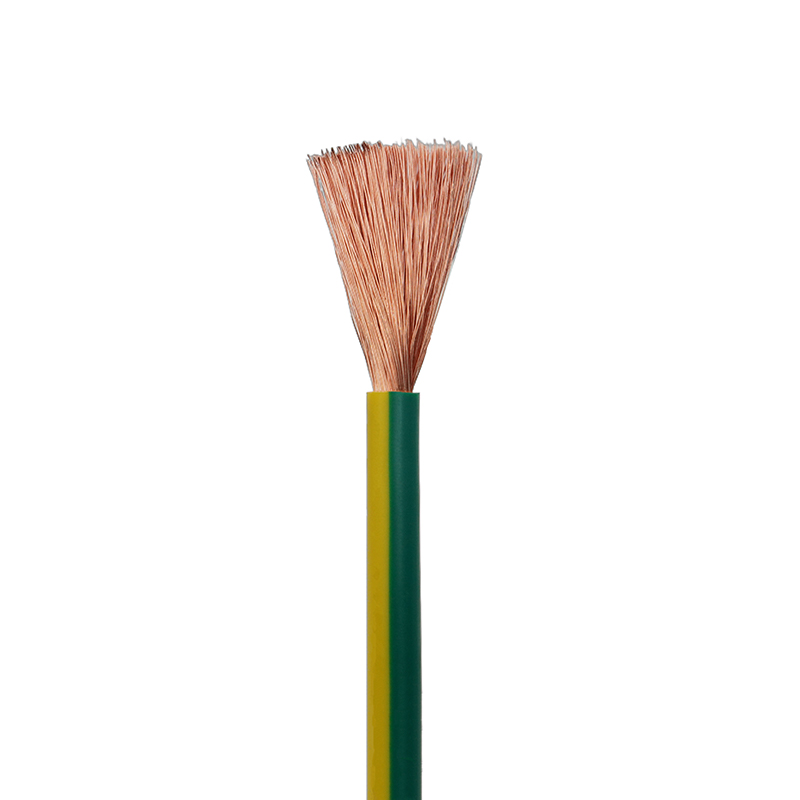

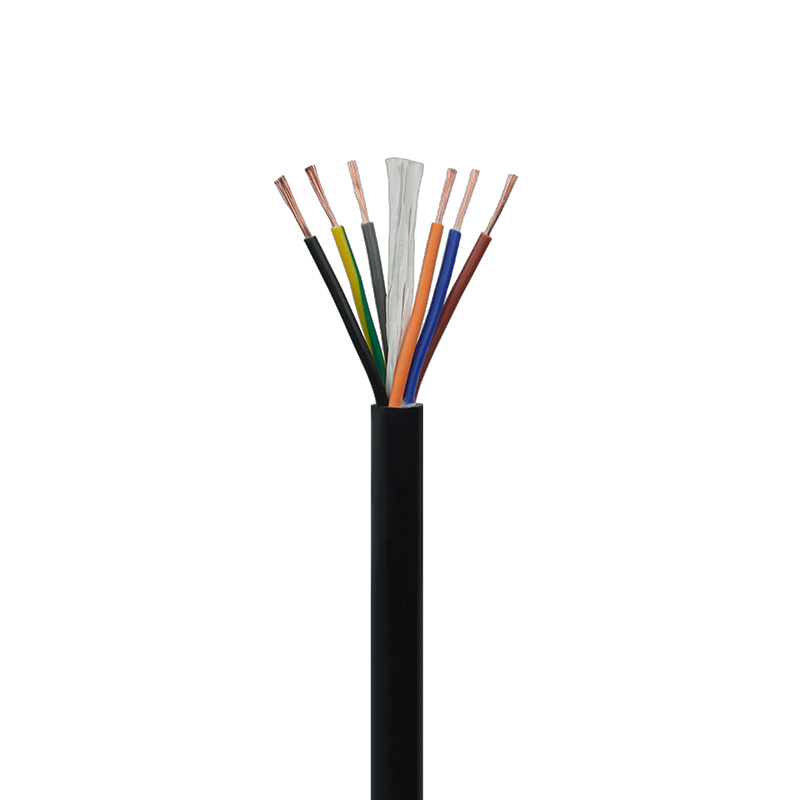

pro měděné kabely s PVC izolací a pláštěm mechanické a elektrické chování začíná geometrií vodiče. Zvýšení počtu pramenů (mnoho jemných pramenů vs. několik silných pramenů) zlepšuje flexibilitu a únavovou životnost při opakovaných cyklech ohybu, ale mírně mění DC odpor v důsledku povrchové oxidace a kontaktní plochy v zakončeních. Z praktického hlediska pro ohebný stíněný kabel používaný v pohybujících se strojích nebo robotice návrháři běžně přecházejí od splétání třídy 2/5 k jemnějšímu pramenu třídy 6/7. To snižuje minimální poloměr ohybu a výrazně snižuje zpevnění vodiče při opakovaném ohýbání.

Praktická pravidla výběru

• Pokud se kabel musí neustále ohýbat (např. tažný řetěz), zvolte vyšší počet pramenů a vyhodnoťte životnost v ohybu na > 1 milion cyklů.
• pro fixed wiring with occasional bending, coarser strands reduce cost and simplify terminations.
• Při dimenzování na pokles napětí použijte odpor vodiče při provozní teplotě (nikoli při pokojové teplotě) — lankové vodiče se při zatížení zahřívají rychleji.

Tloušťka izolace, jmenovité napětí a tepelná hlediska

Izolační systémy PVC jsou specifikovány jak svou elektrickou odolností, tak tepelnou třídou. Tloušťka přímo ovlivňuje dielektrickou pevnost, ale tepelné vlastnosti směsi určují proudovou zatížitelnost a přípustné okolí. Pro stíněné ohebné kabely používané v blízkosti zdrojů tepla vyberte směsi PVC formulované pro vyšší trvalé provozní teploty (např. směsi se jmenovitou hodnotou 90 °C) a zvažte silnější izolaci pro přechodové přepětí.

Návrhové tipy pro lepší výkon

• Specifikujte tloušťku izolace podle tabulek IEC/NEC pro zamýšlenou třídu napětí a přidejte 10–20 %, pokud jde o ochranu před přechodovými jevy.
• Tam, kde je rozptyl tepla omezený (svázané kabely), snižte kapacitu a zvažte tepelné stabilizátory ve směsi PVC.
• UV-stabilizované PVC formulace nebo další vnější pláště pomáhají venku; jinak PVC při dlouhém vystavení UV záření zkřehne.

Materiály pláště, nehořlavost a odolnost vůči vlivům prostředí

Standardní PVC pláště poskytují dobrou odolnost proti oděru a nákladovou efektivitu, ale jejich složení kontroluje hořlavost, hustotu kouře a toxicitu. Pro průmyslové aplikace a aplikace ve veřejném prostoru jsou někdy vyžadovány alternativy s nízkou kouřivostí a nulovým halogenem (LSZH); nicméně LSZH obětuje určitou odolnost proti oleji/otěru ve srovnání s umělými směsmi PVC. Při specifikaci kabelu s měděným jádrem PVC s izolací a pláštěm si ujasněte, zda projekt vyžaduje zkoušky plamenem, jako jsou testy vertikálních žlabů podle IEC 60332-1/3 nebo UL 1581 – každý test se zaměřuje na jiné chování při požáru.

Kdy trvat na speciálních pouzdrech

• Veřejná doprava, tunely nebo uzavřené prostory: vyžadují LSZH nebo testované PVC s nízkou kouřivostí.
• Venkovní instalace: použijte směsi PVC stabilizované proti UV záření a povětrnostním vlivům nebo další plášť z TPU/PE.
• Průmyslové oblasti bohaté na ropu: zvolte olejivzdorné vnější pláště z PVC nebo elastomeru, abyste zabránili měknutí a bobtnání.

Způsoby stínění pro kontrolu EMI: fólie, opletení a kombinované konstrukce

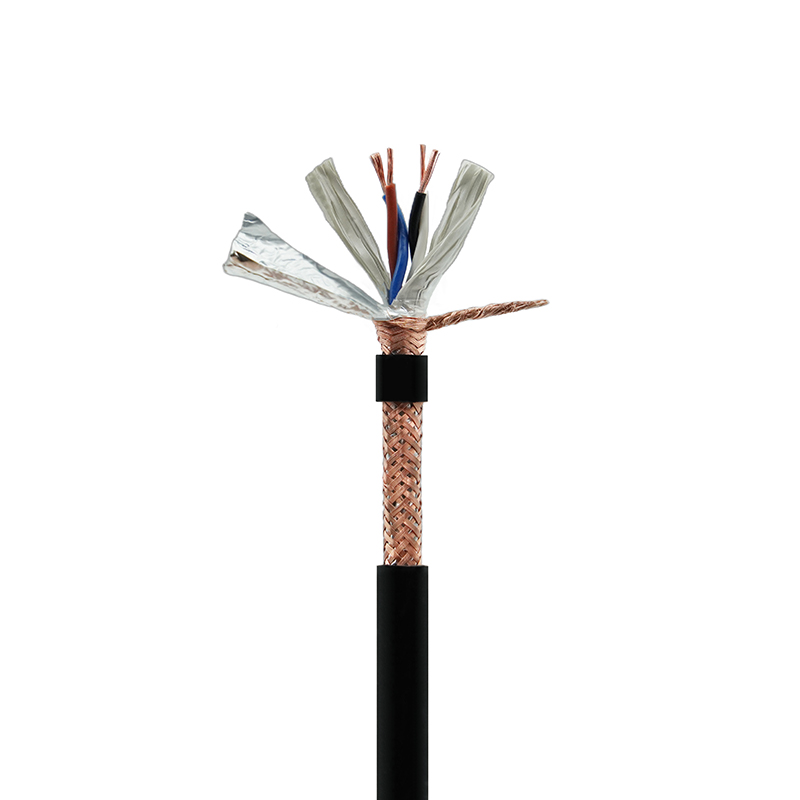

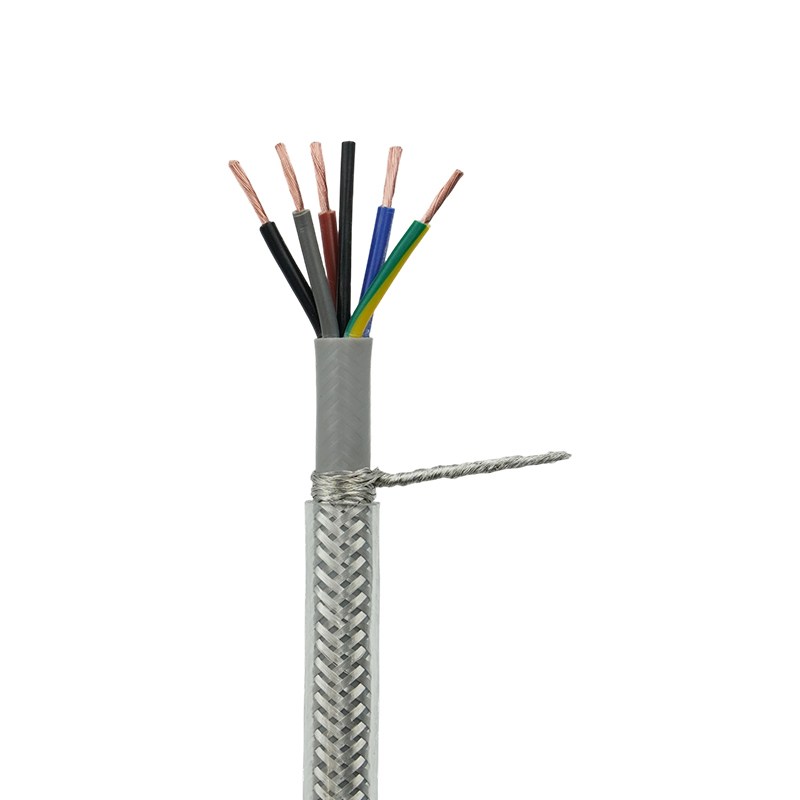

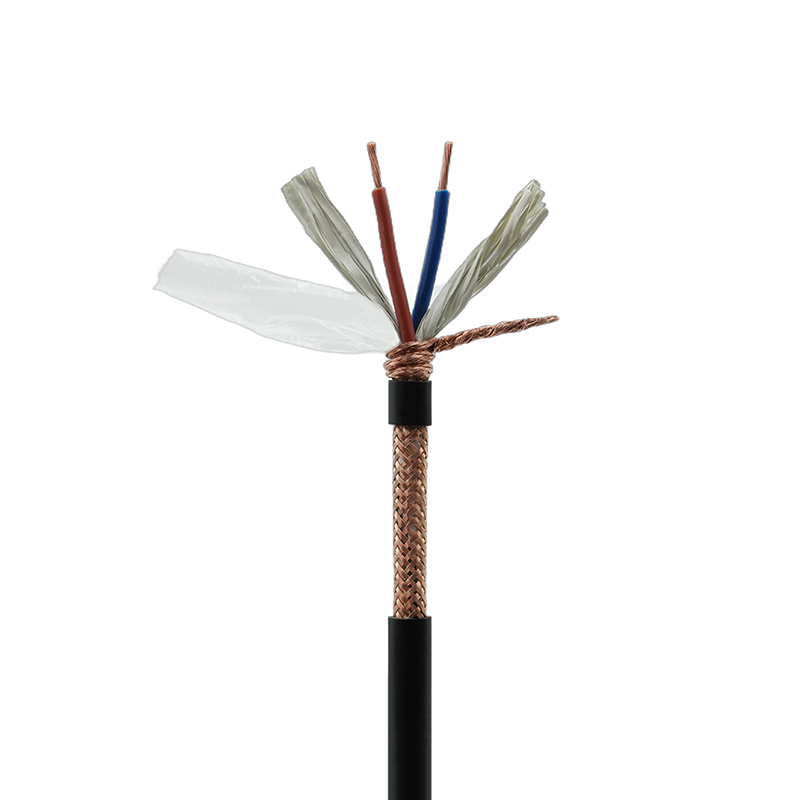

Výběr štítu musí vyvažovat pokrytí, flexibilitu a praxi uzemnění. Fólie (hliník/polyester) poskytuje 100% pokrytí a je vynikající při vysokých frekvencích, ale je mechanicky křehká a snižuje životnost, pokud je použita samostatně na pohyblivých kabelech. Opletené stínění (pocínovaná měď) nabízí mechanickou odolnost a dobrý nízkofrekvenční výkon, ale typické pokrytí se pohybuje v rozmezí 60–95 %; vyšší krytí zvyšuje tuhost. Kombinovaný fóliový oplet (fóliový spodní oplet) poskytuje nejlepší širokopásmovou ochranu při zachování přiměřené flexibility.

Postupy ukončení a uzemnění štítu

Správné zakončení stínění zachovává výhodu stínění: zakončení na jednom konci pro signální vedení, aby se zabránilo zemním smyčkám; u silových nebo dlouhých kabelů mohou být vyžadovány spojené stínění na obou koncích s řízeným uzemněním. Pro připojení s nízkou impedancí použijte kompresní nebo pájené vypouštěcí vodiče; lisované mechanické zakončení jsou běžné, ale musí být ověřeny zkouškami průchodnosti a tahem. Při vedení skrz kryty konektorů zajistěte kontinuitu stínění pomocí kovových zadních krytů nebo vyhrazených stínicích svorek, abyste minimalizovali vyzařované emise.

Montážní postupy: poloměr ohybu, upnutí a odlehčení tahu

Chyby při instalaci jsou častou příčinou předčasného selhání kabelu. U kabelů s měděným jádrem s PVC izolací dodržujte pravidla minimálního poloměru ohybu vycházející z konstrukce kabelu (flexibilní kabely často udávají 4× průměr kabelu pro dynamické použití, statické instalace mohou dovolit 8×). Nadměrný upínací tlak deformuje izolaci a může vytvořit hotspoty, kde se soustřeďuje únava. Použijte vhodně dimenzované ucpávkové vstupy, nastavte šroubové svorky s ochrannými podložkami a poskytněte servisní smyčky tam, kde dochází k pohybu.

• Vždy dodržujte výrobcem stanovený dynamický poloměr ohybu; máte-li pochybnosti, zvyšte poloměr spíše než jej snižte.
• Vyhněte se ostrým hranám na vstupních bodech – použijte průchodky nebo zaoblené příruby, abyste zabránili tření.
• pro moving installations, route cables in dedicated trays or conduits to separate them from fixed wiring and sources of abrasion.

Testování, sledovatelnost a certifikace: co očekávat od renomovaného dodavatele

Spolehlivý dodavatel kabelů poskytne zdokumentované tovární testování: odpor vodičů, vysokopotenciální (hipotové) testy, izolační odpor, spojitost stínění a mechanické testy na životnost, pokud je to možné. Sledovatelnost (čísla šarží, materiálové certifikáty) a certifikace třetích stran, jako jsou CCC, UL, ISO9001 a CE, jsou důležitými signály řízení procesu a dodržování předpisů. Pro zakázkové sestavení si vyžádejte protokoly o továrních testech a testovací plány sestavení na zakázku, které odrážejí elektrické a mechanické namáhání vaší aplikace.

Doporučené tovární testy pro stíněné flexibilní kabely

• Stejnosměrný odpor a kontinuita vodiče — ověřte měřidlo a splétání.
• Hipot test mezi vodičem a štítem/uzemněním pro potvrzení integrity izolace.
• Ověření kontinuity a pokrytí stínění (vizuální elektrické) a případně měření pokrytí opletením.
• Vzorkování životnosti dynamických kabelů s post-flex elektrickými kontrolami pro zachycení přerušených vláken.

Jako výrobce zaručuji, že Junshuai provádí tyto klíčové testy v našich interních laboratořích a na požádání může poskytnout kopie certifikace – naše pokročilé výrobní a testovací zařízení v kombinaci s certifikáty CCC, UL, ISO9001 a CE nám umožňuje přizpůsobovat a ověřovat kabely podle náročných specifikací.

Úvahy o přizpůsobení pro speciální aplikace

Když projekty překračují standardní položky katalogu, praktické body přizpůsobení zahrnují: pozměněnou metalurgii vodičů (bezkyslíkatá měď pro nízkou hlučnost), barevné nebo očíslované vnitřní pláště pro zjednodušenou identifikaci v poli, hybridní konstrukce, které kombinují výkonové a signálové páry se sdíleným stíněním a vnější pláště na míru pro chemickou odolnost. Každá změna ovlivňuje mechanické, elektrické a EMC chování, takže plán řízeného ověření návrhu je nezbytný.

Otázky, které je třeba definovat před objednáním vlastního běhu

• Bude kabel statický, bude se občas ohýbat nebo se bude kontinuálně pohybovat?
• Jsou vystaveny vlivům prostředí (ropa, UV záření, chemikálie, solná mlha)?
• Jaké úrovně EMC útlumu jsou vyžadovány v různých frekvenčních pásmech?
• Je z regulačních důvodů vyžadována sledovatelnost, testování šarží nebo vlastní značení?

Pracujeme přímo se zákazníky, abychom na tyto otázky odpověděli a vytvořili speciální specifikace – pokud potřebujete vlastní PVC izolovaný stíněný ohebný kabel , mohu vás provést kompromisy a dodat dokumentaci k továrnímu testu, aby odpovídala vaší aplikaci.
