Strategie stínění pro hlučná prostředí VFD
VFD produkují vysokofrekvenční spínací napětí, která mohou vyzařovat a vést podél vodičů. Účinný štít plní dvě funkce: zachycuje vyzařované emise a poskytuje nízkoimpedanční zpětnou cestu pro vysokofrekvenční svodové proudy. Pro praktické instalace vždy pokládejte stínění kabelu za aktivní součást zemnícího systému spíše než za kosmetický oplet – pevně jej zakončete na straně měniče a zvažte druhé zakončení na panelu nebo místním uzemnění pro dlouhé trasy, abyste minimalizovali nárůst napětí v běžném režimu.
Ukončení stínění na jednom konci vs
Zakončení na jednom konci (pouze na straně měniče) obvykle snižuje proudy zemní smyčky pro středně dlouhé běhy v průmyslových závodech; zakončení na obou koncích zlepšuje účinnost stínění pro vyzařované emise při velmi dlouhých úsecích, ale může zavádět cirkulační proudy, pokud je půda závodu hlučná. V praxi vyhodnoťte uzemnění místa a změřte svodové proudy – pokud zjistíte vysoké toky zemní smyčky, vraťte se na měnič s jedním koncem s místním propojením na skříni motoru.

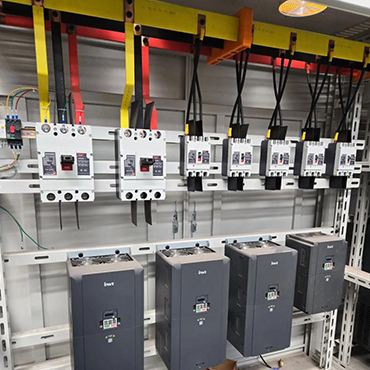

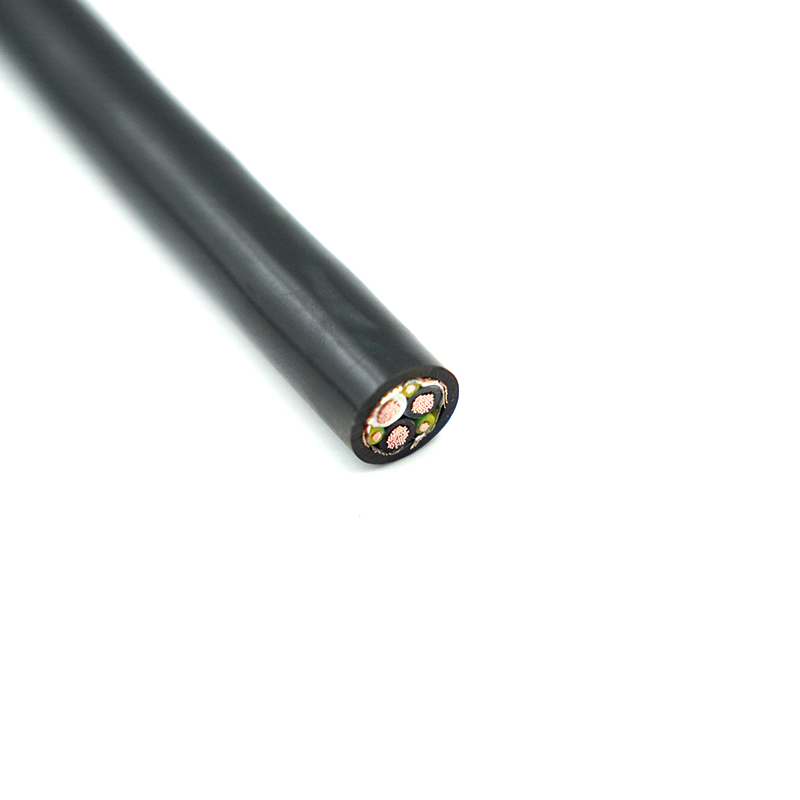

Volby konstrukce kabelů a jejich vliv na výkon
Materiál vodiče, typ izolace a geometrie stínění mění chování kabelu s výstupy PWM. Měděné vodiče jsou standardní; počet pramenů a velikost jednotlivých pramenů však ovlivňují flexibilitu a efekty kůže/proximity při vyšších frekvencích. Izolace s nízkou dielektrickou konstantou a nízkoztrátovou tangentou snižuje kapacitní vazbu mezi vodiči a snižuje nabíjecí proudy – to je důležité pro dlouhé kabely a pro pohony bez výstupních filtrů.
| Typ štítu | Útlum (HF) | Flexibilita | Doporučené použití |
| Odtok z hliník-mylarové fólie | Vysoká (dobré krytí) | Mírný | Pevné běhy, kde je důležitý HF útlum |
| Pocínovaný měděný cop | Mírný (depends on coverage %) | Vysoká | Flexibilní vedení, pancéřové sestavy |
| Kombinace fóliového copu | Vysokáest | Mírný | Kritická prostředí EMI a dlouhé provozy |
Doporučené postupy instalace na dlouhou dobu VFD kabel běží
- Udržujte fyzické oddělení od citlivých řídicích/komunikačních kabelů – pokud oddělení není možné, veďte je kabel měniče s proměnnou frekvencí v samostatných potrubích nebo použijte uzemněnou kovovou segregaci.
- Vyvarujte se navíjení přebytečného kabelu v blízkosti jednotek; cívky zvyšují indukčnost a mohou způsobit odrazy přepětí na svorkách motoru.
- Dodržujte poloměr ohybu specifikovaný výrobcem – těsné ohyby mohou poškodit kontinuitu štítu a zvýšit dielektrické namáhání, což snižuje životnost při opakovaném namáhání.
- Implementujte mezilehlé uzemňovací body pro velmi dlouhé kovové kabelové žlaby při monitorování cirkulujících proudů; použijte spojovací propojky dimenzované pro vysokofrekvenční proudy, nejen pro ustálené poruchové proudy.
Elektrické vlastnosti, na kterých záleží (a jak problémy zmírnit)
Kapacita, nabíjecí proudy a ohřev motoru
Kapacity mezi kabelem a vodičem a vodičem a stíněním vytvářejí při přepnutí VFD nabíjecí proudy. Nabíjecí proudy způsobují dodatečné ztráty v motoru a zvyšují hodnoty proudu měniče. Pro dlouhé běhy zvolte kabely s nižší kapacitou na metr nebo nainstalujte dV/dt filtry nebo sinusové výstupní filtry na měnič, abyste snížili spínací dv/dt a snížili nabíjecí proud do motoru.
Odrazy, impedance kabelu a přepětí na svorkách motoru
Rapid PWM hrany vidí kabel jako přenosové vedení; Nesoulad mezi výstupní impedancí měniče a charakteristickou impedancí kabelu vytváří napěťové odrazy, které se projevují jako přechodná přepětí v motoru. Řešení zahrnují ovládání dV/dt (tlumiče, filtry), použití kabelu s vhodnou impedancí a udržování délek kabelů v doporučených limitech pro měnič (konzultujte s dokumentací k disku). U vysokonapěťových nebo dálkových běhů mohou výstupní tlumivky také pomoci tlumit odrazy.
Zakončení konektorů, pancéřování a mechanická ochrana
Kvalita zakončení stínění přímo ovlivňuje výkon EMC – používejte nepřetržitý 360° stíněný kontakt tam, kde je to možné, a zajistěte, aby svodový vodič nebo opletení byly připájeny nebo zalisovány, aby byla zachována nízká impedance. Pokud je přítomno pancéřování (ocelový drát nebo páska), připojte pancíř k zemi v jednom nebo obou bodech v závislosti na praxi uzemnění na místě. Použijte správné odlehčení tahu, abyste zabránili vytažení stínění nebo vodiče; mechanické poruchy se často maskují jako občasné elektrické poruchy.
Testování, certifikace a proč na nich záleží
Ověřený výkon pomocí testů (impedance, kapacita, vysoký potenciál, průchodnost stínění a testy EMC vyzařování) zajišťuje, že se kabely v instalacích VFD chovají předvídatelně. Certifikáty jako UL a CE ukazují shodu s uznávanými bezpečnostními a EMC standardy, zatímco robustní systém kvality ISO9001 pomáhá udržovat konzistenci napříč výrobními šaržemi. Vyrábíme stíněný VFD kabel třídy a naše továrna je držitelem certifikací CCC, UL, ISO9001 a CE – to nám umožňuje podporovat přizpůsobené sestavení s sledovatelnými záznamy testů, když to projekty vyžadují.
Běžné režimy selhání a kontrolní seznam řešení problémů na místě
- Přerušované vypínání: zkontrolujte zakončení stínění a kontinuitu; špatné vazby způsobují, že se EMI spojuje do řídicích obvodů, což způsobuje nepříjemné vypínání.
- Vysoké ložiskové proudy motoru: ověřte opatření na uzemnění hřídele, zkontrolujte připojení stínění kabelu a zvažte instalaci zemnících kroužků hřídele nebo izolovaných ložisek, kde je to vhodné.
- Přehřátí motoru: změřte nabíjecí proud a porovnejte s křivkami ohřevu motoru – pokud nabíjení přispívá, snižte frekvenci spínání nebo použijte filtry.
- Závažné stížnosti na EMI: proveďte průzkum místa pomocí sondy blízkého pole, zkontrolujte pokrytí stíněním (% opletení) a zvažte upgrade na kompozitní stínění s fóliovým opletením nebo přidání feritových jader na kabel motoru.
Pokud chcete, můžeme poskytnout doporučení ke konstrukci kabelu na míru (lanování vodiče, typ stínění, směs pláště) pro vaši aplikaci – navrhneme a vyrobíme na míru VFD stíněné motorové kabely a na požádání může dodat zkušební protokoly a certifikáty. Když na spolehlivosti a výkonu EMC záleží, účelový kabel od certifikovaného výrobce zkracuje dobu uvádění do provozu a dlouhodobé starosti s údržbou.
