Průmyslová párová kabeláž odolná vůči plynu a oleji: Praktický průvodce výběrem

Práce s ropou a plynem jen zřídkakdy dávají kabeláži snadný život. Párový kabel může vypadat jednoduše, ale v rafinerii, na vrtné podlaze nebo kolem palivového terminálu musí přežít kontakt s uhlovodíky, cyklování tepla, vibrace, vymývání a někdy nepřetržitý pohyb. Průmyslová párová kabeláž odolná vůči plynům a olejům je praktickou odpovědí, když by běžný kroucený kabel změknul, nabobtnal, praskl nebo ztratil kvalitu signálu příliš brzy. Užitečná otázka nezní jednoduše „je odolný vůči oleji? ale "jaký olej, při jaké teplotě, jak dlouho a za jakých mechanických podmínek?"

Co to vlastně je průmyslová párová kabeláž odolná vůči plynu a oleji

Párová kabeláž používá k přenosu signálu dva izolované vodiče stočené dohromady. V průmyslových provozech může být tímto signálem RS-485, přístrojové vybavení, řídicí data, Ethernet nebo nízkoúrovňové připojení snímače. Dvojitá konstrukce pomáhá potlačit šum v běžném režimu, ale sama o sobě nečiní kabel vhodný pro ropu a plyn. Odpor pochází z celé konstrukce: splétání vodiče, izolační materiál, výplně, pásky, stínění, vnitřní plášť a vnější plášť.

S kabelem prodávaným pro tato prostředí by se mělo zacházet spíše jako s konstruovanou sestavou než jako s komoditou. Bunda musí odolat specifickým tekutinám, se kterými se setká. Izolace si musí zachovat své elektrické vlastnosti. Štít musí zůstat účinný i po ohnutí a ukončení. A kabel musí vyhovovat způsobu instalace, ať už je upevněn v žlabu, protažen potrubím nebo ohýbán v pohyblivém stroji.

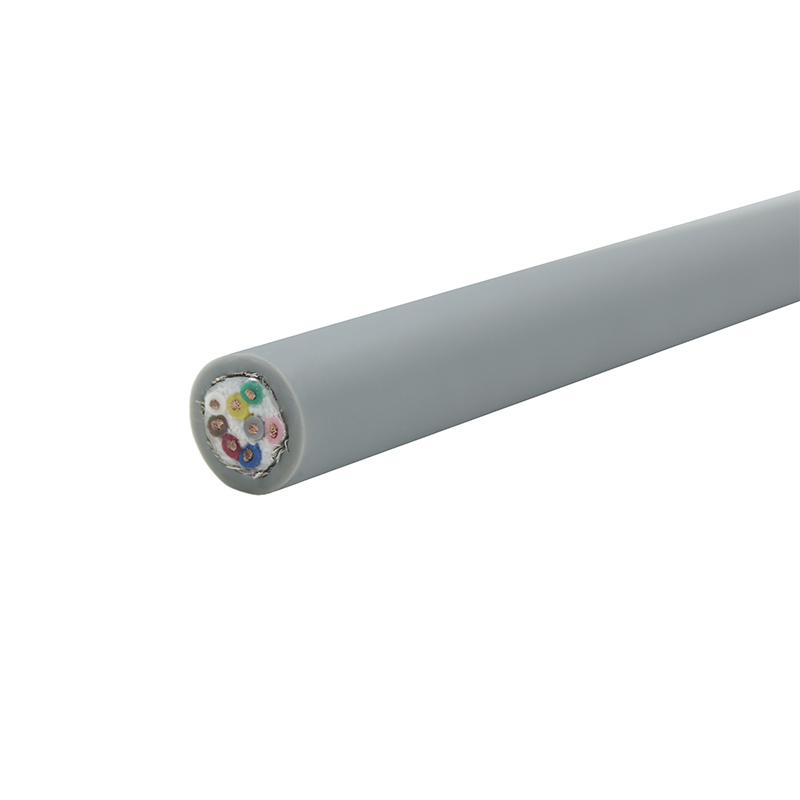

Flexibilní stíněný kroucený datový kabel LIYCY-TP Průmyslový stíněný kroucený párový kabel určený pro přesná signálová spojení; relevantní při kontrole opláštěných sestav pro náročná prostředí. Zobrazit produkt →

Proč prostředí ropy a zemního plynu trestá obyčejný párový kabel

Uhlovodíky nejsou všechny stejné. Nafta, hydraulický olej, mazací olej, surový olej, glykol, metanol, vrtné kapaliny a čisticí chemikálie mohou napadat polymery různými způsoby. Některé způsobují zvětšení objemu. Některé extrahují změkčovadla a zanechají plášť tvrdý a křehký. Jiné změkčují povrch, snižují odolnost proti oděru nebo mění rozměry natolik, aby ovlivnily konektory a vývodky. Plášť, který přežije test splash, může selhat po dlouhodobém ponoření nebo opakovaném vystavení zvýšené teplotě.

Teplo urychluje chemický útok. Chlad způsobuje, že některé materiály jsou tuhé a snadněji praskají. Expozice UV záření stárne outdoorové bundy. Slaná voda a vlhkost způsobují korozi štítů, odtoků a zakončení. Mechanické namáhání přidává další vrstvu: vibrace, tlakové mytí, otěr kabelových žlabů, malé poloměry ohybu a trvalé ohýbání. V prostředí s nebezpečím výbuchu musí kabel také odpovídat konstrukci instalace, včetně průchodek, bariér a těsnících uspořádání. Kabel sám o sobě není „odolný proti výbuchu“; je to jedna část vyhovujícího systému.

Bunda a izolační materiály, které dělají rozdíl

Polyuretan nebo PUR je často silnou volbou pro flexibilní průmyslové párové kabely vystavené oleji, oděru a opakovanému pohybu. Nabízí dobrou odolnost vůči oleji a houževnaté mechanické chování, a proto se objevuje ve vlečných řetězech, robotice a mycích aplikacích. Není univerzální: expozice horké vodě a páře vyžaduje kontrolu a některé přípravky se chovají odlišně od jiných. Například stíněný kroucený ethernetový kabel s kroucenou dvojlinkou s pláštěm PUR se může hodit do zaolejovaných oblastí automatizace, kde záleží jak na integritě signálu, tak i na odolnosti pláště.

TPU-CAT6-STP stíněný kabel kategorie 6 s PUR pláštěm Stíněný kroucený dvoulinkový kabel kategorie 6 s pláštěm PUR pro gigabitové spoje v průmyslových a venkovních prostředích s vysokým opotřebením; relevantní, když záleží na pevnosti bundy. Zobrazit produkt →

Nitrilkaučuk, polychloropren a další kaučukové směsi jsou běžné tam, kde je potřeba odolnost vůči oleji, tepelná odolnost a venkovní odolnost. Bývají těžší a méně ohebné než PUR, takže se hodí na pevné nebo příležitostné trasy lépe než na vysokocyklové brzdové řetězy. Polyethylen dobře odolává vlhkosti a mnoha chemikáliím, ale je tužší a méně shovívavý při pohybu. PVC je ekonomické a zpomaluje hoření, ale odolnost vůči oleji se značně liší podle složení, takže samotný „PVC plášť“ vám řekne velmi málo. FEP a PTFE se objevují tam, kde chemická odolnost nebo vysoká teplota odůvodňují náklady.

Stejně tak záleží na výběru izolace. PE, PP, FEP a XLPE mohou sloužit různým elektrickým a tepelným potřebám. U párové kabeláže ovlivňují kvalitu signálu kapacita, impedance a párová nevyváženost. Silný olejivzdorný plášť nemůže kompenzovat špatnou geometrii páru.

Stínění, párování a integrita signálu

Naleziště ropy a zemního plynu jsou elektricky hlučná. Motory, pohony, svařovací zařízení, rádia a rozvody energie mohou spojovat šum do signálových párů. Fóliové štíty poskytují vysoké krytí a jsou vhodné pro kompaktní konstrukce. Pletené štíty lépe odolávají ohýbání a mechanickému poškození. Mnoho průmyslových párových kabelů kombinuje obojí. Jednotlivé párové stínění může snížit přeslechy, zatímco celkové stínění zvládne vnější rušení.

Štít funguje pouze v případě, že je správně ukončen. Svodný drát, který zůstane plovoucí, stínění uzemněné ve špatném bodě nebo konektor se špatným 360stupňovým spojením mohou proměnit dobrý kabel ve zdroj občasných poruch. V nebezpečných oblastech musí zakončení stínění a odvodnění také odpovídat návrhu uzemnění a izolace. Nepředpokládejte, že větší stínění je vždy lepší; vyberte štít, který odpovídá problému se šumem, typu páru a dostupnému prostoru.

Praktický kontrolní seznam pro výběr

Výběr by měl začínat expozicí, nikoli titulkem katalogu. Níže uvedená tabulka představuje kompaktní způsob, jak porovnat to, co dodavatel tvrdí, s tím, co aplikace skutečně potřebuje.

Podrobnosti o instalaci a údržbě, které rozhodují o životnosti

I dobrý kabel může selhat při instalaci. Respektujte poloměr ohybu. Vyhněte se těsným kabelovým svazkům, které rozdrtí geometrii páru. Podporujte dlouhé vertikální běhy. Pokud je to možné, udržujte páry signálů oddělené od napájecích kabelů a dodržujte návrh stínění a uzemnění. V oblastech splachování zkontrolujte, zda jsou průchodky a zakončení kompatibilní s materiálem pláště a nevytvářejí koncentrace napětí.

Pokud se trasa pohybuje, použijte kabel navržený a testovaný pro tento pohyb. Například vysoce ohebný stíněný kabel s kroucenou dvojlinkou vlečného řetězu je navržen pro opakované ohýbání spíše než pro příležitostné nastavování. Pro běhy s pevnými zásobníky může být stále správnou volbou tvrdší guma nebo PUR plášť, ale životnost nemusí být omezujícím faktorem. Během údržby zkontrolujte, zda plášť nenabobtná, praskliny, zploštění, korozi štítu a uvolněné zakončení. Vyměňte kabel, který po vystavení chemikáliím změnil tvar nebo tvrdost; již ztratil část své bezpečnostní rezervy.

TRVVSP High-Flex stíněný kroucený pár řetězových kabelů Stíněný kabel s kroucenou dvoulinkou pro vysokorychlostní přenos signálu a energie v pohybujících se trasách; zkontrolujte, zda je součástí instalace opakované ohýbání. Zobrazit produkt →

Kontroly kvality a dokumentace na vyžádání

Požádejte o více než jen název materiálu. Užitečné důkazy zahrnují podmínky testu ponořením do oleje, výsledky tahu a prodloužení před a po expozici, objemové bobtnání, ohyb za studena, chování plamene, kontinuitu stínění, odpor vodiče a odolnost vůči napětí. U datových párů pomáhají údaje o kapacitě a impedanci potvrdit, že kabel bude podporovat zamýšlený signál. U pohyblivých aplikací záleží na podmínkách testu pružnosti více než na obecném popisu „vysoké pružnosti“.

Praktickým nákupním bodem je také sledovatelnost šarže, označení pláště a jasné uvedení testovaného teplotního rozsahu. Pokud dodavatel nemůže vysvětlit, jak byl kabel testován, nebo nemůže přiřadit plášť ke skutečnému seznamu kapalin, ptejte se dál. naše laboratorní a testovací zdroje jsou druhem detailů, které stojí za to zkontrolovat před uzamčením specifikace.

Přizpůsobení kabelu aplikaci

• Offshore plošiny a vrtné podlahy: slaná voda, olej, vibrace, UV a způsoby instalace v nebezpečných oblastech.
• Rafinérie a petrochemické závody: teplo, uhlovodíky, EMI a dlouhé fixní běhy smíšené s místním ohýbáním.
• Tankové farmy a palivové terminály: stárnutí venku, kontakt s palivem, těsnění proti výparům a dlouhé kabelové trasy.
• Potrubí a kompresorové stanice: široké teplotní výkyvy, vibrace a integrita signálu přístrojů.
• Stroje a automatizace v ropných závodech: chladicí kapalina, hydraulický olej, opakované ohýbání a otěr.

Nemělo by se očekávat, že stejná kvalita kabelu vyřeší každý případ. Pevný přístrojový pár v horké rafinérii a pohyblivý párový kabel na zaolejovaném stroji mohou být oba nazývány „odolné vůči oleji“, ale jedná se o různé konstrukce. Dobrý výběr odděluje tyto povinnosti brzy, pak odpovídá bundě, štítu, párové konstrukci a schválení k trase.

Shrnutí specifikace

Průmyslová párová kabeláž odolná vůči plynům a olejům je detailem s velkým vlivem na spolehlivost. Začněte se seznamem kapalin a teplotou, poté projděte elektrickým výkonem, stíněním, mechanickým pohybem, požadavky na nebezpečné prostory a dokumentací. Tam, kde je trasa pevná, upřednostněte chemickou a tepelnou odolnost. Tam, kde se pohybuje, přidejte do stejné recenze životnost v ohybu a odolnost proti oděru. Tento příkaz zachovává specifikace poctivé a vyhýbá se placení za funkci pláště, která neřeší skutečný režim selhání.

Pokud zužujete kabel pro konkrétní rafinerii, terminál, skid nebo offshore balíček, mluvit s naším týmem s podrobnostmi o expozici tekutiny, trase a signálu. Krátká a jasná aplikační poznámka obvykle ušetří více času než dlouhý seznam obecných tvrzení o odolnosti vůči oleji.
